Вот наконец то родился девайс для моего любимого железного питомца называемый LC-1.6
Вот его фото

Отныне обитает он здесь Удлинитель LC-1.6
Видео как работает удлинитель поворотов
LC-1.6_Logan.mp4
там его можно заказать. А здесь писать и обсуждать его работу.
Так вот значит что бы к нему добраться надо сделать следующее
1) Открутить два винта здесь

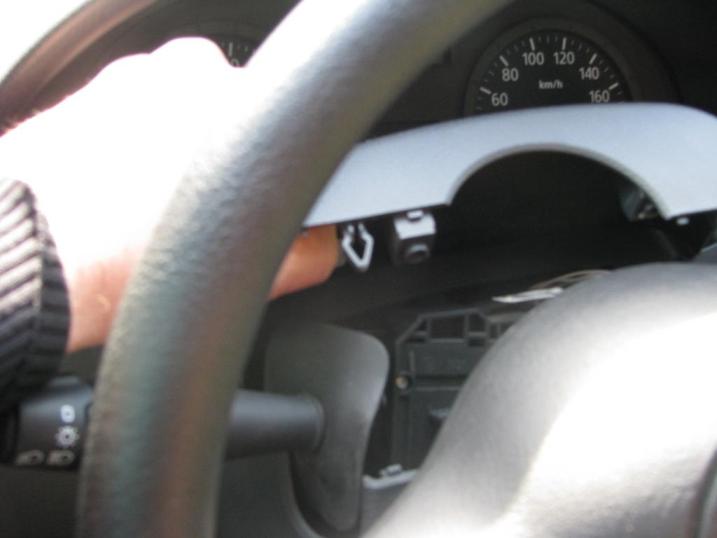

2) Снять верхнюю крышку, поддеванием рукой или акуратно плоской отвёрткой



3) Снимаем левую колодку подрулевого переключателя нажимаем сбоку на фиксаторы и вытягиваем


4) Видим колодку со стороны разъемов

и со стороны проводов, там есть нумерация пинов два ряда А и В каждый ряд имеет номера от 1 до7

5) Вставляем провода удлинителя в колодку согласно фото колодки

Цветами показано какие провода куда пихать (ВИД КОЛОДКИ СО СТОРОНЫ КОНТАКТОВ!!!)
Чёрный провод просовывается под винт крепления приборной панели




Потом подключаем разъем колодки в своё гнездо и проверяем работоспособность удлинителя, он по кратковременному касанию должен мигать (сколько раз неважно, главное что мигает при отпускании ручки поворота), количество миганий будем программировать дальше. Теперь можно стяжкой входящей в комплект стянуть провода удлинителя к основному жгуту проводов.

Проиграммирование происходит следующим образом:
На плате удлинителя есть кнопка

Так вот нажимаем её но только ОДНОВРЕМЕННО с кнопкой АВАРИЙКИ, а желательнее всего сначала нажать кнопку аварийки и в момент отпускания кнопки аварийки , одновременно нажать кнопку на удлинителе, теперь отсчитываем необходимое Вам количество миганий, и когда отсчитало необходимое количество, ОДНОВРЕМЕННО отпускаем кнопку удлинителя и нажимаем кнопку аварийки.
Теперь включаем зажигание, и проверям кратковременным касанием как работает удлинитель.

Как и обещал выкладываю инструкцию по подключению на логан
Инструкция Logan LC-1.6
Она также доступна на сайте в разделе удлинителя LC-1.6
Описание и вопросы можно задавать здесь
